Система управления эскалаторами с частотным регулированием
Система управления эскалаторами с частотным регулированием
Устройство предназначено для распределения электроэнергии от двух независимых вводов между шкафами управления и автоматического управления электроприводом эскалаторов с применением частотного регулирования скорости движения лестничного полотна.
Электропривод управления эскалатором метрополитена обеспечивает эксплуатацию эскалатора в соответствии с Федеральными нормами и правилами в области промышленной безопасности «Правила безопасности эскалаторов в метрополитенах» от 03 декабря 2020 г. (ФНП). Конструкция устройства должна удовлетворять требованиям ГОСТ 33966.1-2020 (EN-115-1:2017) и «Эскалаторы и пассажирские конвейеры.
Требования безопасности к устройству и установке» и требованиям Технического регламента таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» от 16.08.2011г. №768.
Электропривод управления эскалатором метрополитена обеспечивает эксплуатацию эскалатора в соответствии с Федеральными нормами и правилами в области промышленной безопасности «Правила безопасности эскалаторов в метрополитенах» от 03 декабря 2020 г. (ФНП). Конструкция устройства должна удовлетворять требованиям ГОСТ 33966.1-2020 (EN-115-1:2017) и «Эскалаторы и пассажирские конвейеры.
Требования безопасности к устройству и установке» и требованиям Технического регламента таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» от 16.08.2011г. №768.
Устройство обеспечивает:
- получение и распределение электроэнергии от двух независимых вводов;
- осуществляет автоматическое резервирование с автоматическим и ручным переключением вводов:
- осуществляет контроль и индикацию режима работы, в том числе количество подключенных к вводам нагрузок, уровень напряжения и общую нагрузку питающей электросети на каждом вводе;
- сбор и передачу данных телеметрии по интерфейсу RS-485
- управление электроприводом с заданными рабочей скоростью, ускорениями разгона и торможения эскалатора;
- остановку привода эскалатора при срабатывании блокировочных устройств или ключей экстренной остановки;
- контроль скорости и направления движения эскалатора;
- контроль состояния блокировочных устройств;
- ремонтную скорость движения лестничного полотна и управление вспомогательными устройствами эскалатора;
- передачу данных о состоянии эскалатора в систему КАС ДУ и выполнять команды, получаемые от диспетчера по системе телеуправления.
- получение и распределение электроэнергии от двух независимых вводов;
- осуществляет автоматическое резервирование с автоматическим и ручным переключением вводов:
- осуществляет контроль и индикацию режима работы, в том числе количество подключенных к вводам нагрузок, уровень напряжения и общую нагрузку питающей электросети на каждом вводе;
- сбор и передачу данных телеметрии по интерфейсу RS-485
- управление электроприводом с заданными рабочей скоростью, ускорениями разгона и торможения эскалатора;
- остановку привода эскалатора при срабатывании блокировочных устройств или ключей экстренной остановки;
- контроль скорости и направления движения эскалатора;
- контроль состояния блокировочных устройств;
- ремонтную скорость движения лестничного полотна и управление вспомогательными устройствами эскалатора;
- передачу данных о состоянии эскалатора в систему КАС ДУ и выполнять команды, получаемые от диспетчера по системе телеуправления.

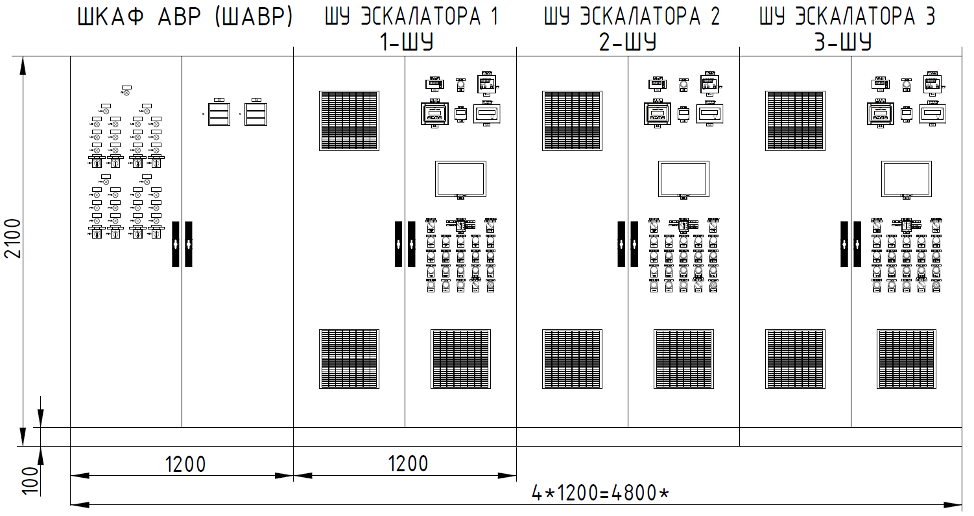

Рисунок. Внешний вид и габариты Устройства управления эскалатором
